Unter Nutzung des neuen Takom Bausatzes für den Hanomag SS-100 wird nun ein Umbausatz auf Basis eines Fotos erstellt.

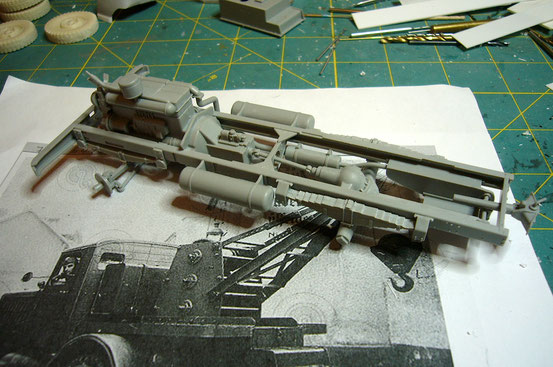

Im ersten Schritt wurde der Fahrzeugrahmen gemäß Bauplan zusammengebaut. Die erste Abänderung, die aber jeder für sich durchführen kann und die nicht nur die Kranversion betrifft, erfolgte in Bezug auf die Anbringung der Radachsen. Bei Abgleich der Bausatzteile mit Fotos vom Original ist zu erkennen, dass ein deutlicher Abstand zwischen Oberkante der Räder und den Kotflügeln vorhanden war. Baut man das Modell entsprechend Vorgaben, sitzen die Kotflügel fast auf den Rädern. Abhilfe dafür ist schnell durch das Einfügen von 1mm Plastikstreifen zwischen Federpaket und Achse geschaffen. Damit sieht das Ganze schon wesentlich besser aus.

Using the new Takom kit of the Hanomag SS-100 a conversion set for the crane version according to an existing fotography will be created.

First of all the frame of the car has been built according to the instructions. The first Change, which can be easily realized and also should be done for the regular car affects the wheel axles. When comparing Pictures of the original with the Takom model, it is obvious, that the upper end of the wheels are nearly touching the fenders instead of showing a clear gap. Using pieces of  1 mm plastic sheet, this can be shimmed and the result really gets closer to the original.

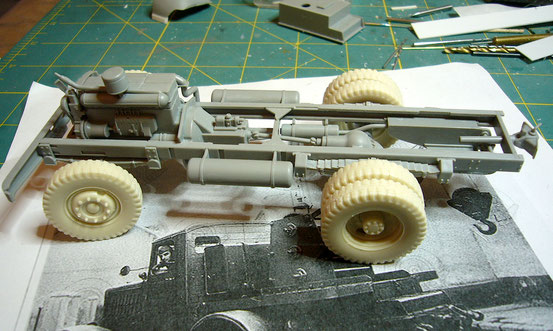

Im nächsten Schritt wurden die Gummireifen und die leider falschen Felgen, die man auf Basis eines restaurierten Museumsvorbildes übernommen hat, ersetzt. Die neuen Resinräder wurden dabei so gestaltet, dass man diese ohne Abänderung anstelle der Räder vom Bausatz anbringen kann.

 .

Next, the rubber wheels as well as the wrong pattern of the wheel rims have been replaced. The new resin wheels have been created in a way that they can directly be combined with the kits parts without any additional alterations.

Bei genauer Betrachtung des Originals fällt auch auf, dass der hintere Bereich des vorderen Schutzbleches sowie beiderBereiche des hinteren Schutzbleches deutlich weiter nach unten reichen und damit auch das Trittbrett tiefer liegt, als beim Takom Bausatz dargestellt. Um dies entsprechend anzupassen, wurden die Halterungen der Trittbretter um 3mm verlängert und auch das vordere Schutzblech im Anschlussbereich um 3 mm nach unten verlängert und sauber verschliffen. Dabei musste auch die Aussenwulst auf dem neuen Abschnitt entsprechend dargestellt werden.

When having a closer look at the original, it is obvious, that the rear area of the front fender as well as both sides of the rear fender a reaching longer to the bottom resulting in a lower level also for the step board at the sides of the vehicle. In order to adjust the kit parts, the mountings of the side board as well as the rear area of the front fender have been  prolonged by 3 mm.

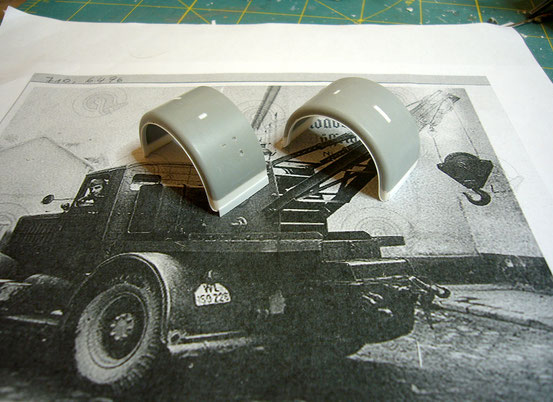

In Konsequenz zur Anpassung der vorderen Kotflügel wurden nun auch die hinteren Kotflügel entsprechend überarbeitet. Dabei wurden auch die Schlitze zur Verbindung mit der längeren Kabine mit Sheet aufgefüllt und verschliffen. Zusätzlich entfallen die Halterungen für die Fußtreppen im hinteren Bereich. Abschließend wurden noch das Profil im Abschlussbereichs der Unterkanten ergänzt sowie die Halterungen für die Querstrebe im unteren Bereich des Hecks.

In consequence of the adjustments of the front fenders also the rear fenders have been adjusted. In addition the slits combining the cabin with the fenders have been filled with plastic card and sanded. Furthermore the mountings for the foot steps have been sanded at the rear areas. Also the small piping has been added at the lower area of the fenders and the mounting for the strut has been added combining the fenders with the frame at the lower end.

Inzwischen ist auch die hintere Querhalterung für Kotflügel fertig.

Meanwhile also the strut for holding the rear fenders has been created.

Weiter geht es mit dem Armaturenbrett. Hier scheint Takom ein anderes Vorbild genutzt zu haben. Beim Vergleich mit dem Original sah das Armaturenbrett des SS-100 anders aus. Alle falschen Elemente wurden entfernt und gemäß Original neu aufgebaut.

Next comes the dashboard. Probably Takom has used a different layout. After comparison with reference pictures of the original, most of the wrong elements have been shaped off and replaced accordingly.

Ähnliche Fehler fallen an der Innenseite der Türen auf. Anbei ein Vergleich des Bausatzteiles mit dem überarbeiteten Teil. Der Haltegriff in der oberen Mitte ist völlig falsch und wurde entfernt. Am Türschloss wurden kleine Nieten ergänzt. Ebenso wurden Türgriff und die Kurbel für den Fensterheber neu erstellt und die Begrenzung für die Tür hinzu gefügt.

Similar problems are also obvious for the inner sides of the doors. The comparison of the original parts shows the modifications as the grip in the upper middle section which is wrong and has been removed completely. On the locker of the door some bolts have been added as well as the grips for the opening as well as for the curb mechanism of the side windows as well as the door stopper.

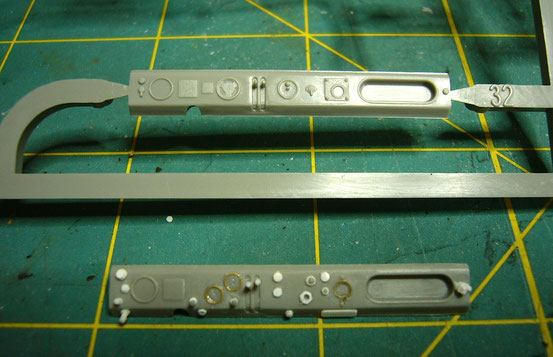

Abschließend wurden nun auch die Werkzeugkisten überarbeitet.

Finally also the tool boxes have been finalized.

Die Kotflügel, seitlichen Schweller, das Armaturenbrett, die vorderen Türen und die Werkzeugkisten sowie die Räder mit den korrekten Felgen wird es als separaten Korrektursatz für den Hanomag SS-100 geben.

The fenders, step boards, dashboard, front doors, tool boxes as well as the wheels with correct rims will be available soon from Customscale as basic correction set for the Hanomag SS-100.

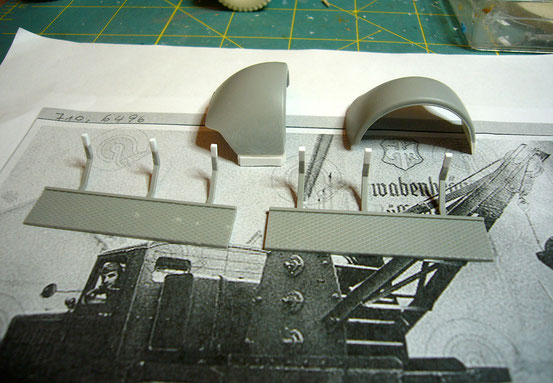

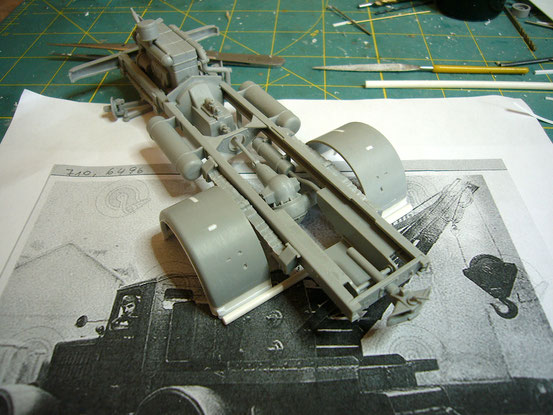

Die neuen Korrekturteile für die Kotflügel und die Seitenschweller wurden nun verbaut. Das Armaturenbrett entspricht noch nicht dem finalen Teil des Umbausatzes.

The first new parts of the upgrade and conversion set have been added. The dashboard is not the part which will be included in the conversion set.

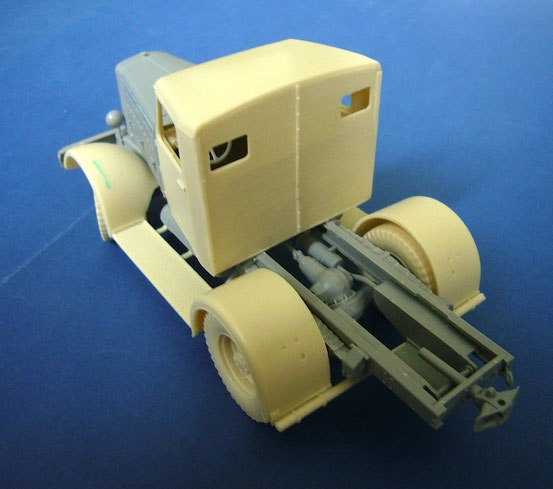

Die Master Teile der verkürzten Kabine sind inzwischen fertig und wurden zur Probe aufgesetzt.

The new master parts for the shortened cabin have been finished and combined in order to check their fit.

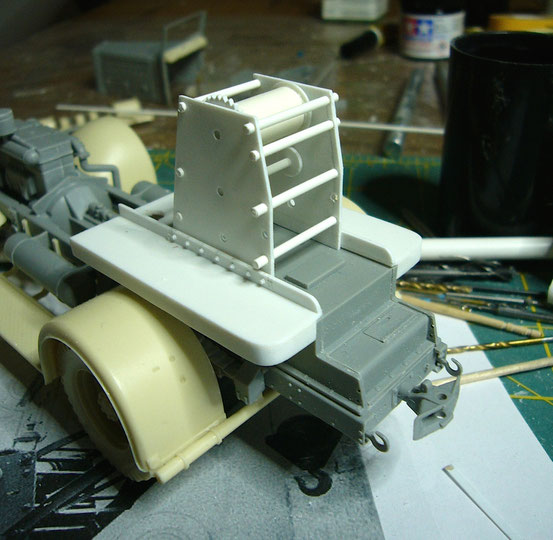

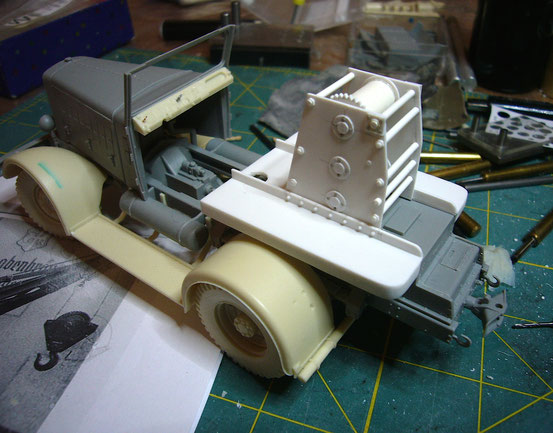

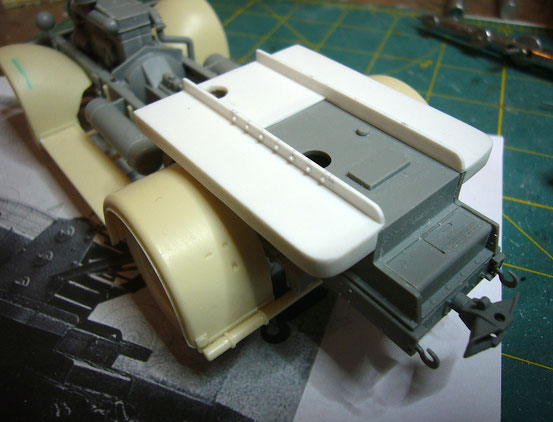

Die Basisplatte für den Heckaufbau wurde erstellt und bereits mit den Verbindungs-Nieten für die Kranbasis versehen.

The base plate for the rear section has been created and already detailed with the bolts holding the crane base.

Die beiden Seitenplatten der Kranbasis und die beiden oberen WInden sind erstellt.

Both side plates for the crane base have been made as well as the two upper winches.

Die ersten Details wurden an der linken Seitenplatte der Kranbasis angebracht. Es fehlen noch die zentralen Zapfen der Winden.

The first details have been added to the left plate of the crane base. Still missing are the central hubs of the winches.

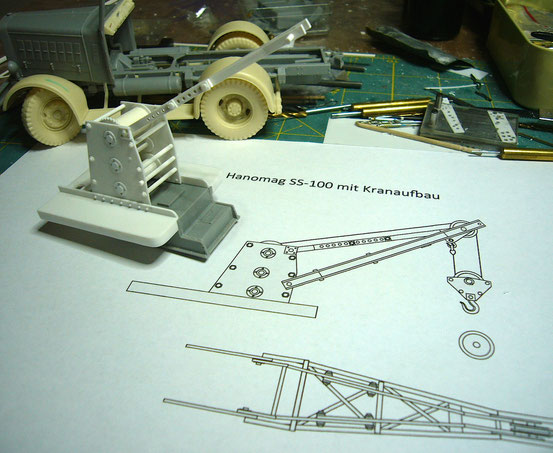

Inzwischen wurde die rechte Seite der Kranbasis fertig gestellt. Als nächstes wird eine Maßstabszeichnung der Kranausleger angefertigt um die Teile richtig dimensionieren zu können.

Meanwhile the right side of the crane base has been finalized. Next follows a scale drawing of the crane beams in order to get a feeling for the right dimensions.

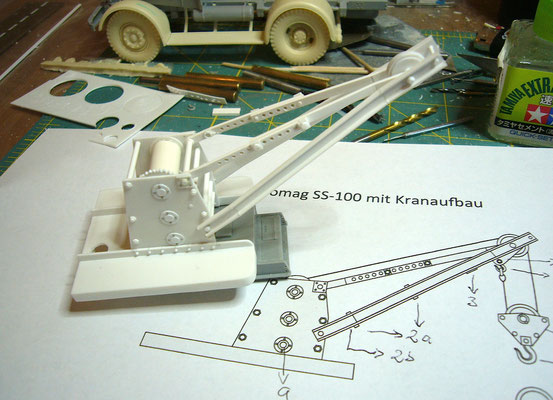

Die Maßstabszeichnungen sind fertig und die oberen Kranausleger konnten erstellt werden. Diese sind so konzipiert, dass die Haltebolzen der Verbindungsstellen separat ausgeführt sind, wodurch man dieLänge individuell gestallten und damit unterschiedliche Winkel des Krans erzielen kann.

The scale drawings have been generated and based on them the upper beams have been created. They are made in a way that they are fully functional and  the seperate parts of the connectors enable to adapt the length individually resulting in different angles of the crane construction.

Die obere Umlenkrolle für das Lastkabel ist nun auch fertig.

The upper roller for the cable has been done.

Nun sind auch die unteren Kranbalken erstellt.

Now, also the masters for the lower crane beams have been created.

Die Details am unterem Kranarm sowie die Querstreben wurden erstellt. Ebenso wurden nun auch die Achsnaben an der linken Seite der Kranbasis ergänzt.

The details of the lower crane beam as well as the combining struts have been created. Also, the small hubs of the main axles have been added to the right plate of the crane base.

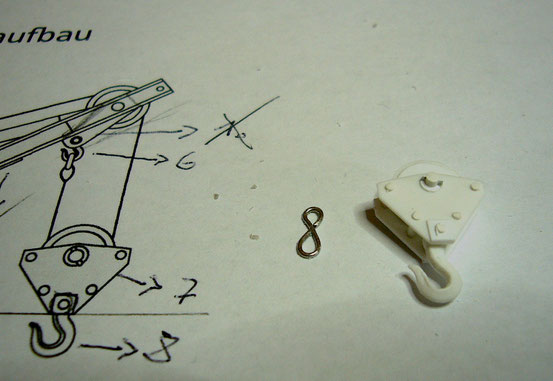

Mit dem Kran-Haken, seiner Halterung mit Umlenkrolle und dem Befestigungsschäkel sind nun alle Masterteile für den Umbausatz fertig und warten darauf abgegossen zu werden. Auf Basis dieser Teile wird dann wieder ein alpha Modell gebaut.

With the hook, its mount and the other mounting hook all master parts are done, now and waiting to be casted. Based on the first casted parts the alpha model will be created.

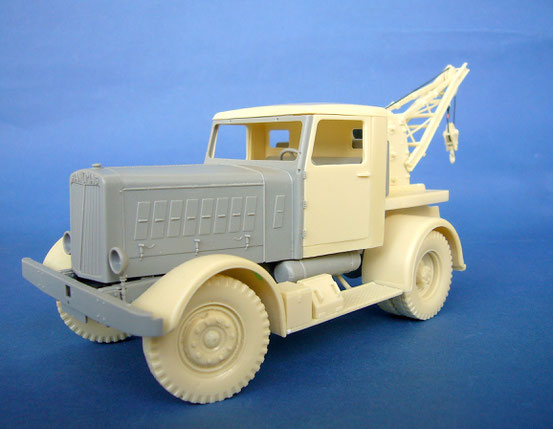

Die Masterteile sind abgegossen und es folgt nun der Bau des alpha Modelles.

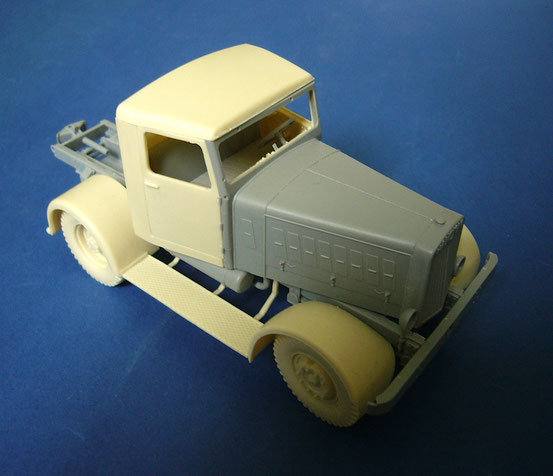

Die Baustufe 1 bestehend aus Chassis und neuen Kotflügeln war bereits fertig und darauf folgte nun Baustufe 2 mit der verkürzten Fahrerkabine.

The master parts for the crane version have been casted and now the building of the alpha model begins.

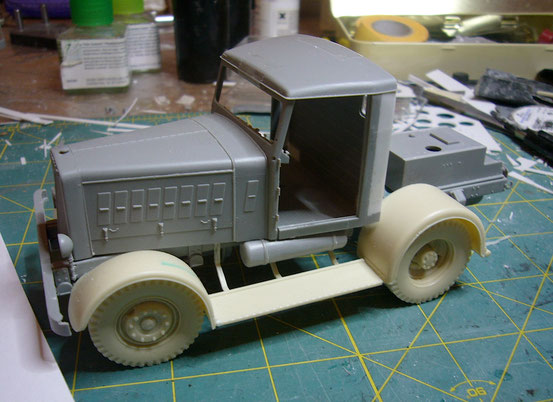

Step 1 was the chassis with the new fenders and wheels which has been done already. Now, the shortened cabin was built and placed on the chassis.

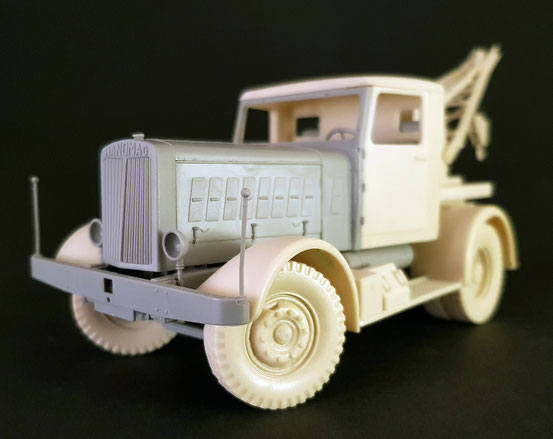

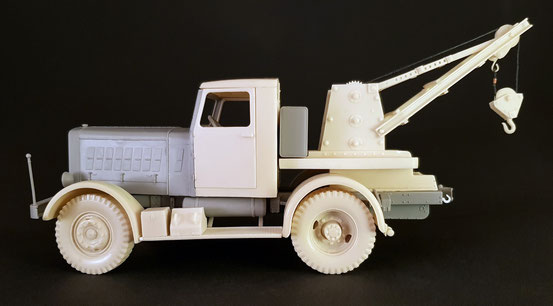

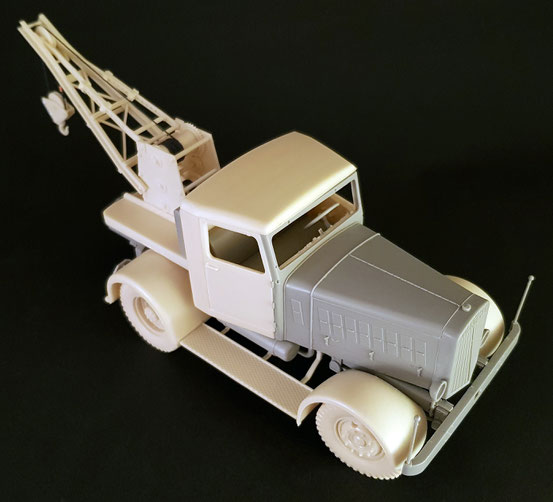

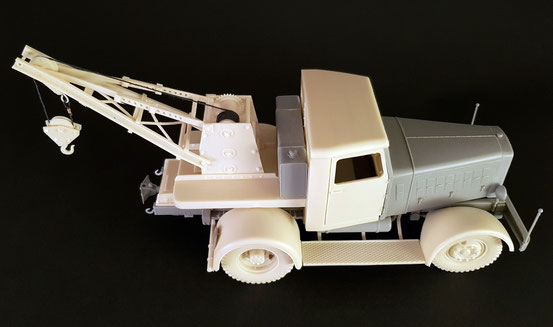

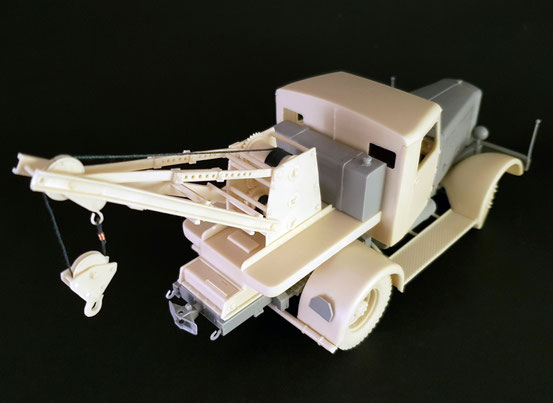

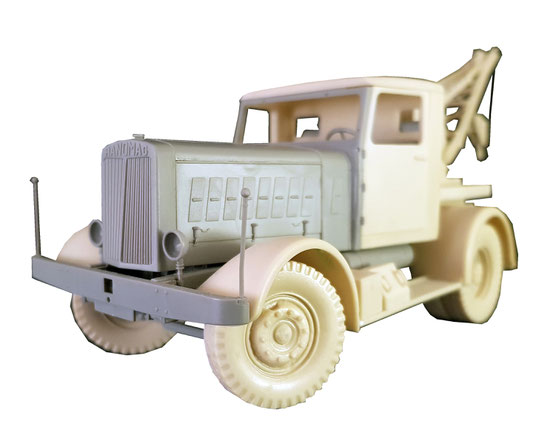

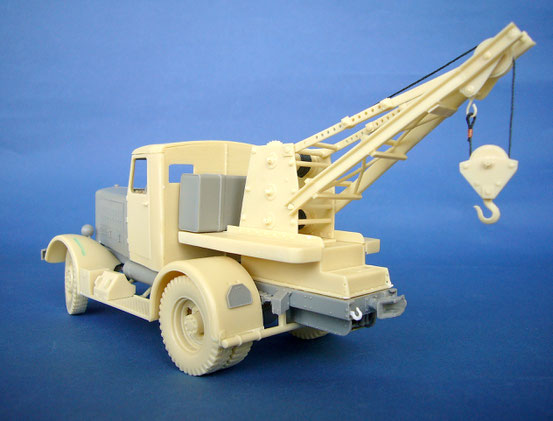

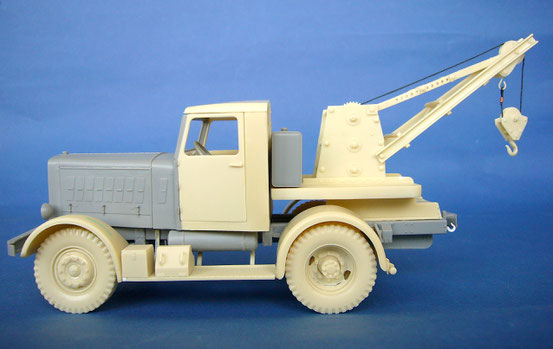

Das alpha Modell ist nun fertig, womit der Bausatz in absehbarer Zeit erhältlich sein wird.

The alpha modell has been finalized and the kit will be available, soon.
